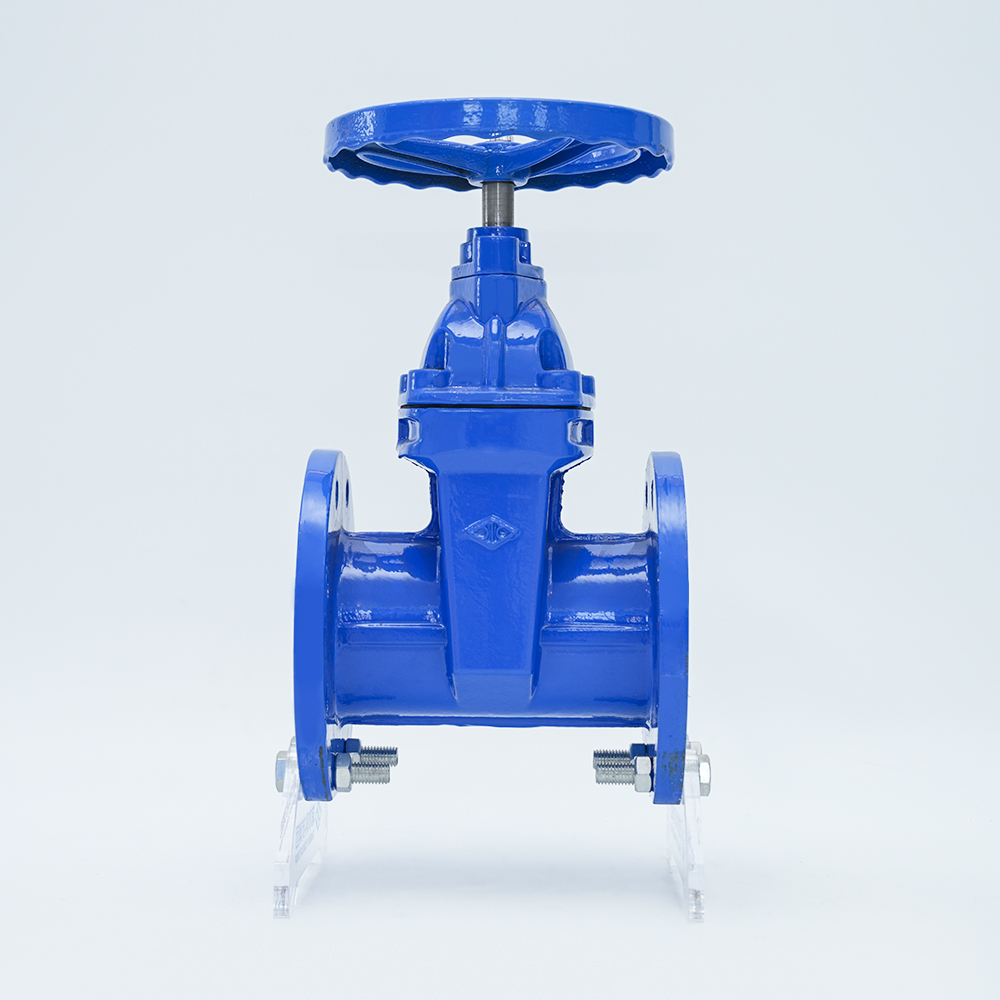

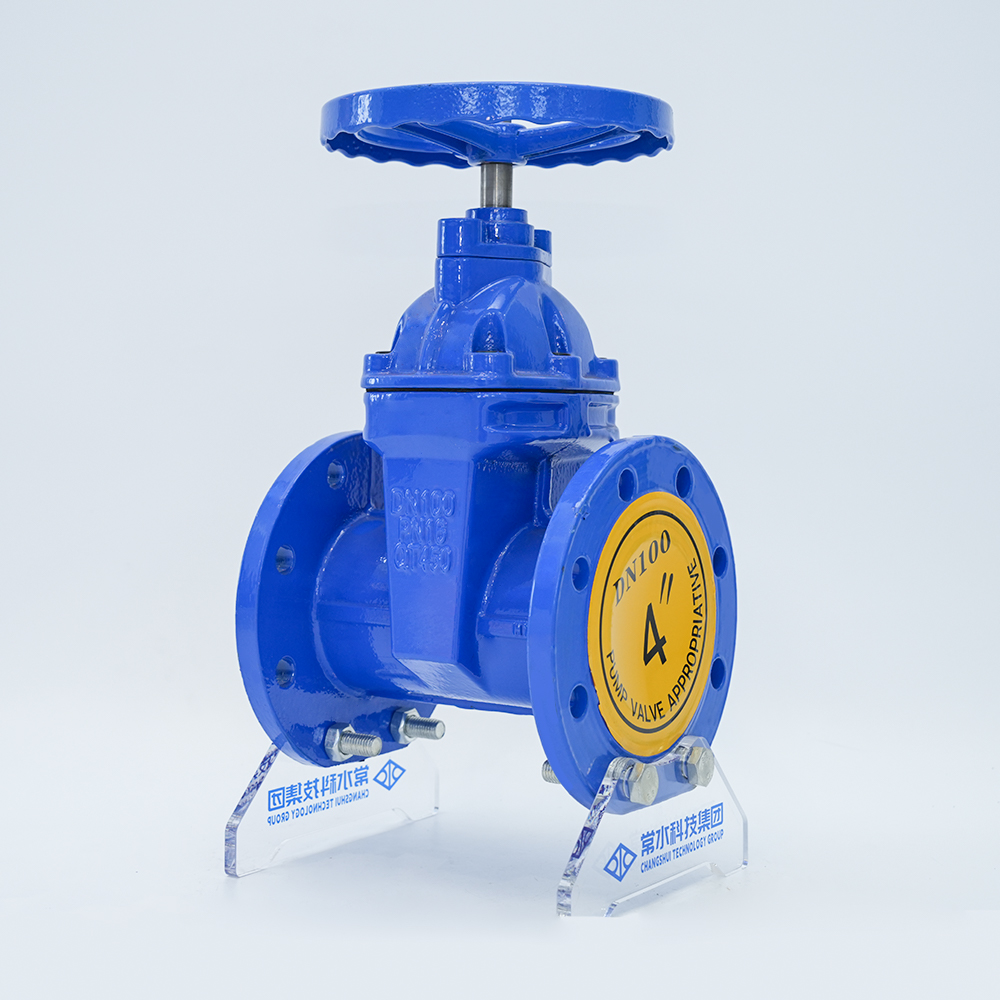

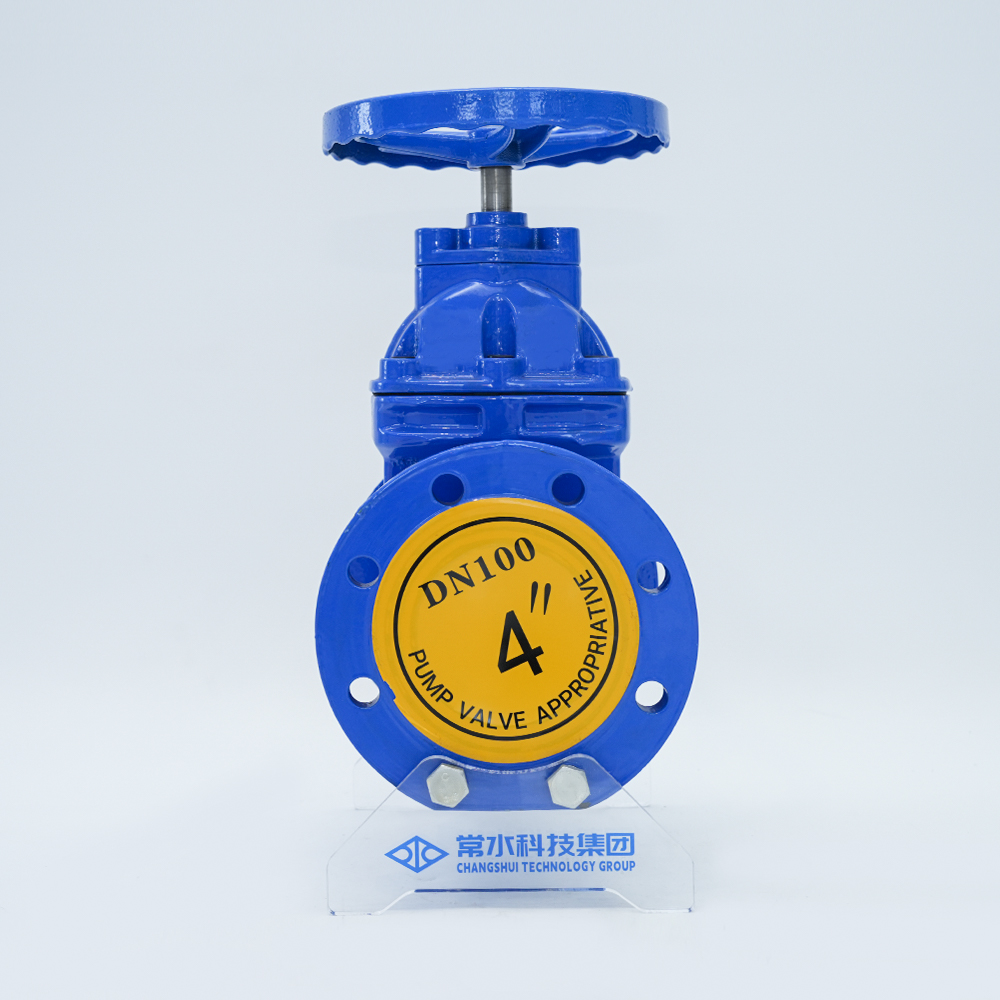

Injap gerbang meterai batang gelap z45x-16q

Injap pintu yang dihasilkan oleh kilang kami menggunakan salutan getah keseluruhan plat pintu untuk menghasilkan pampasan ubah bentuk untuk mencapai kesan pengedap yang baik, mengatasi fenomena umum pengedap, kebocoran, dan karat injap pintu. Ia dipasang pada pelbagai saluran paip dan digunakan sebagai pemotongan dua hala. Ia digunakan secara meluas dalam projek saluran paip seperti bekalan air dan saliran, perlindungan kebakaran, penghawa dingin, rawatan air, pentadbiran perbandaran, pembinaan kapal, elektrik, pembinaan, dan makanan untuk mengawal cecair.

Hubungi kami

Bahan badan	Besi tuang nodular
Model	Z45X-16Q
Spesifikasi	DN50-1200
Tekanan nominal	1.0/1.6/2.5mpa
Suhu operasi	0-80 ° C.
Media yang berkenaan	air
Piawaian reka bentuk	GB/24924-2016

Ciri -ciri

Injap pintu masuk lembut yang disembunyikan menggunakan salutan getah keseluruhan plat pintu untuk menghasilkan pampasan ubah bentuk untuk mencapai kesan pengedap yang baik. Ia mengatasi fenomena pengedap, kebocoran, dan karat injap pintu umum, dan lebih berkesan menjimatkan ruang pemasangan. Ia boleh digunakan secara meluas sebagai alat yang mengawal selia dan memintas dalam saluran paip bendalir seperti air paip, kumbahan, pembinaan, petroleum, industri kimia, makanan, perubatan, tekstil, kuasa elektrik, kapal, metalurgi, sistem tenaga, dll.

Keperluan Kemahiran

1. Injap direka dan dihasilkan mengikut piawaian GB/24924-2010;

2. Panjang struktur injap adalah selaras dengan peraturan GB/T12221-2005; 3. Pemeriksaan dan ujian hendaklah mematuhi peraturan yang berkaitan dengan GB/T13927-2008; 4. Dimensi Flange harus mematuhi peraturan GB/T17241.6-2008.

Spesifikasi prestasi

Saiz nominal		40/1000				mm
Tekanan nominal		1.0		1.6		MPA
Tekanan ujian	Ujian kekuatan	air	1.5	air	2.4
	Ujian meterai		1.1		1.76
	Ujian meterai udara		0.6		0.6
Suhu yang berkenaan		0-80 ℃
Media yang berkenaan		Air, minyak, dan sebagainya

Bahan utama

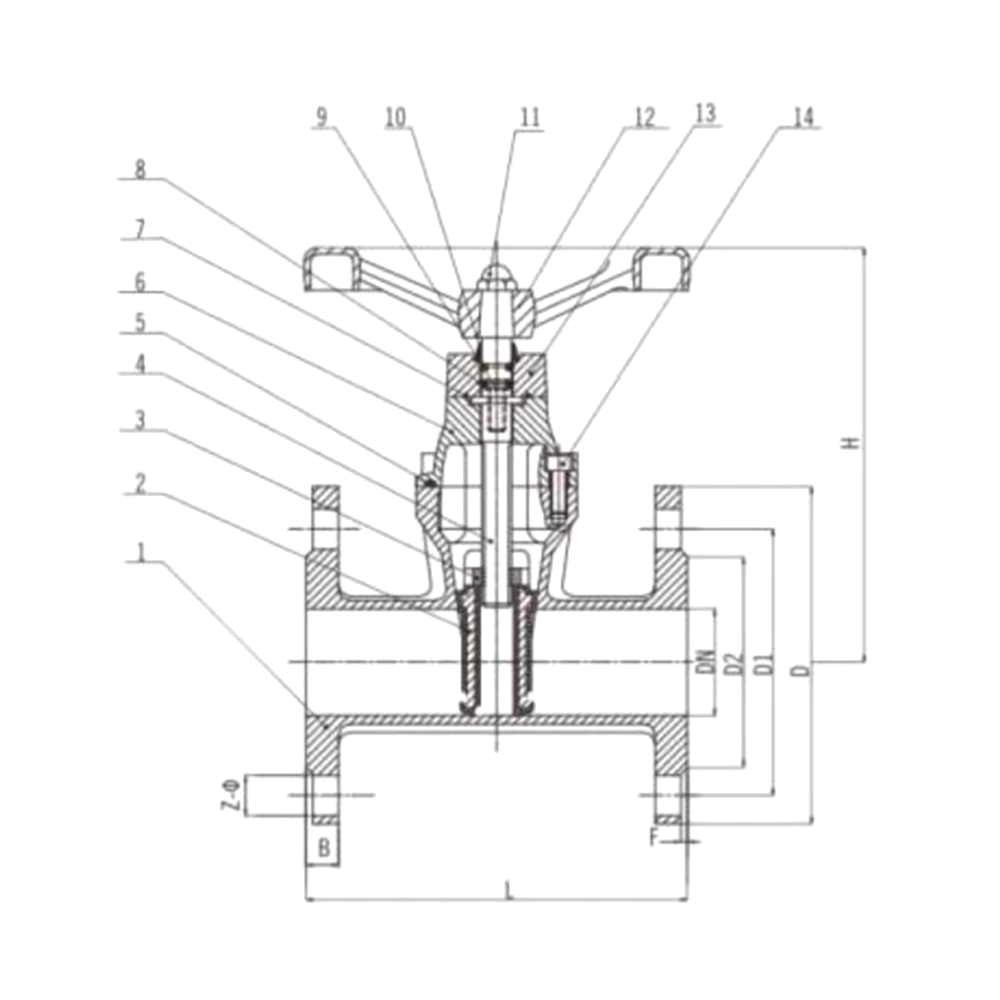

Nombor siri	Nama	Bahan
1	Badan injap	QT450
2	Plat injap	QT450-Nbr
3	Kacang batang	QT450
4	Batang	20cr13
5	Meterai flange sederhana	Nbr
6	Bonnet	QT 450
7	O-cincin	Nbr
8	O-cincin	Nbr
9	Bolt countersunk	35#
10	Jaket habuk	Nbr
11	Skru kepala taman	35#
12	Handwheel	QT 405
13	Kelenjar	QT 450
14	Bolt countersunk	35#

Dimensi luaran utama dan dimensi sambungan (mm)

Dn	L..	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Dimensi luaran utama dan dimensi sambungan (mm)

Dn	L..	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
