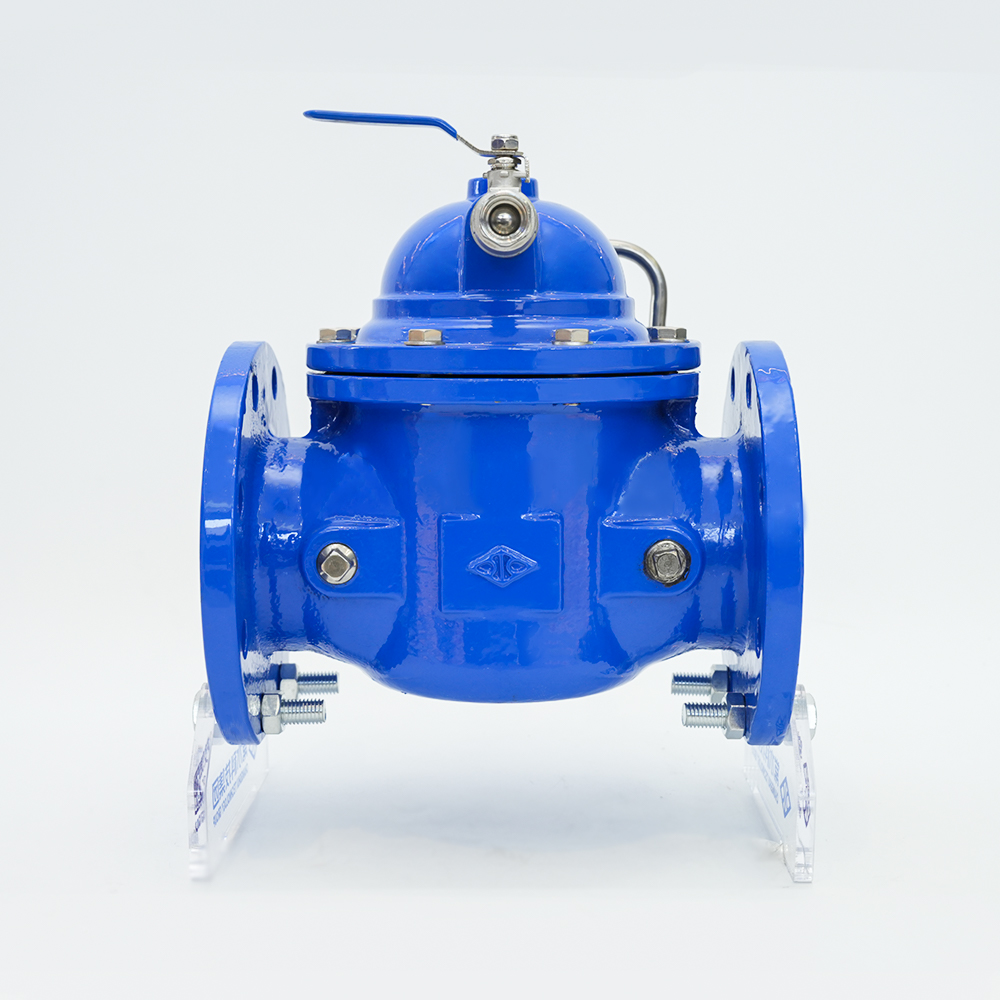

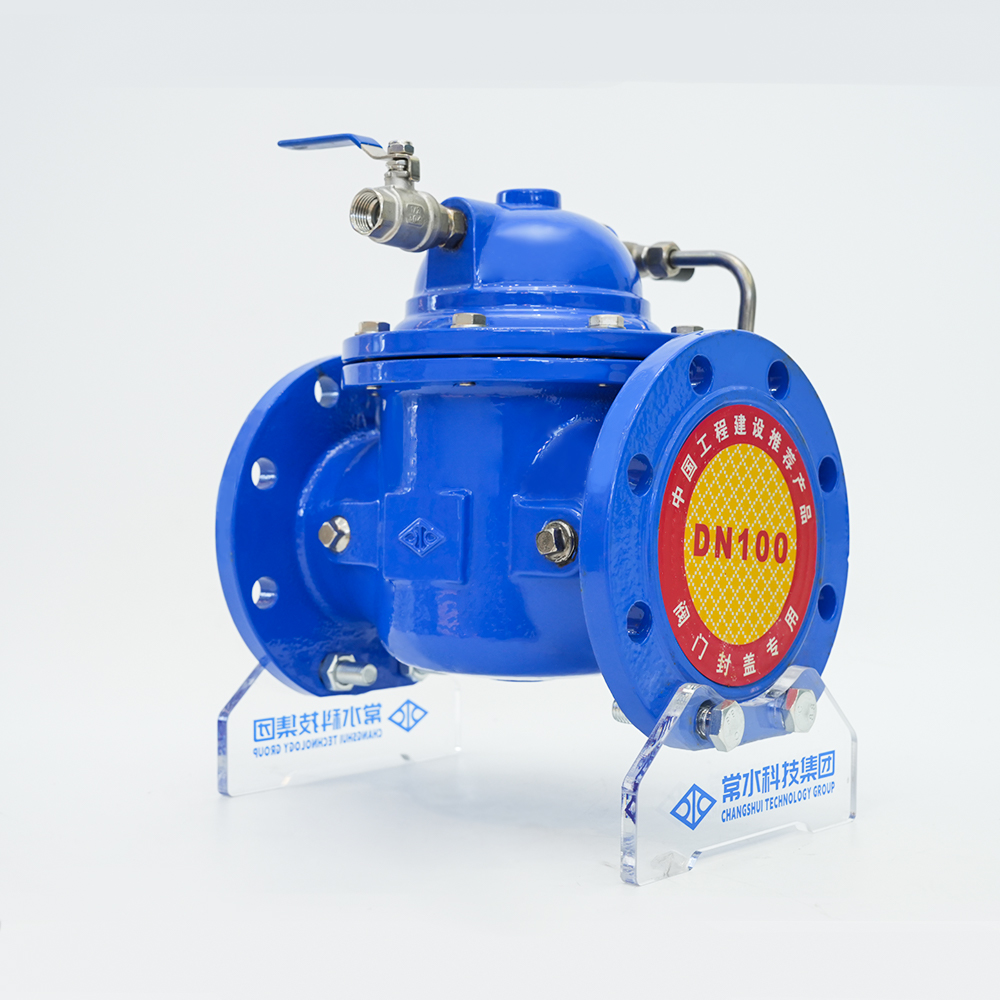

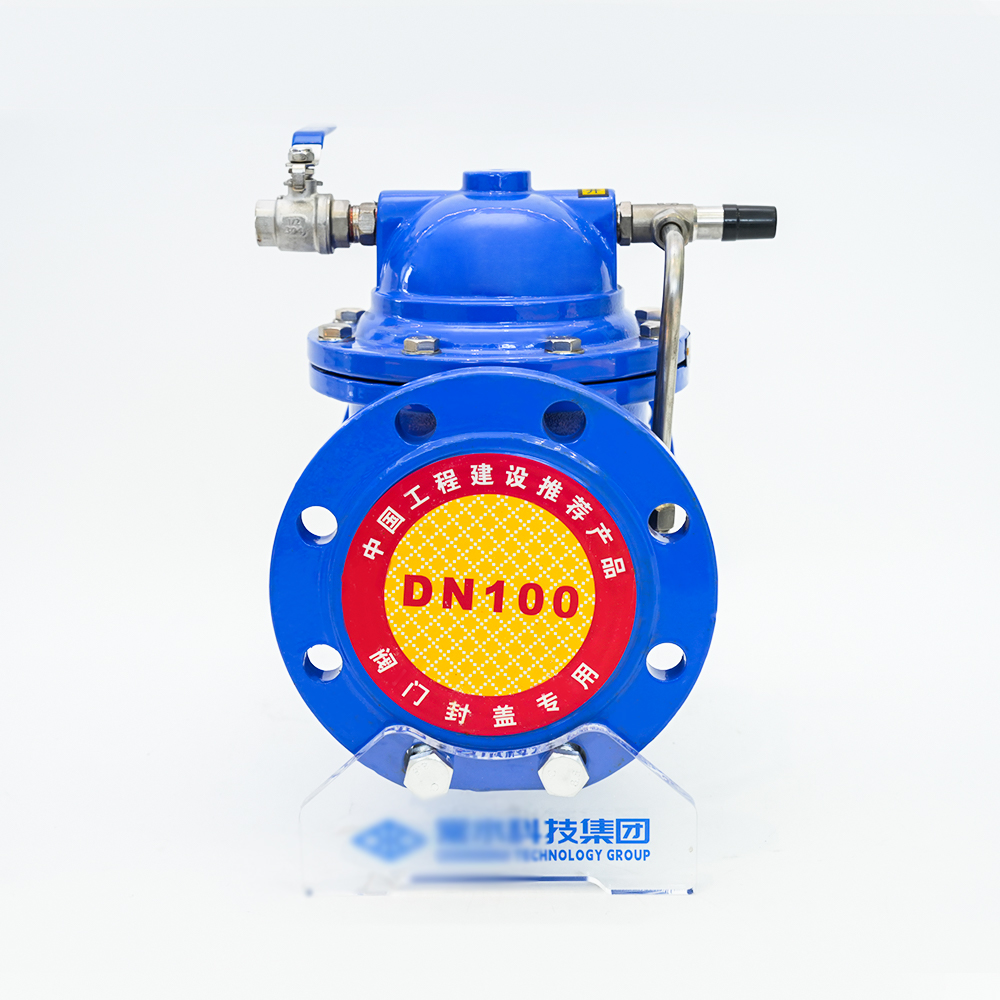

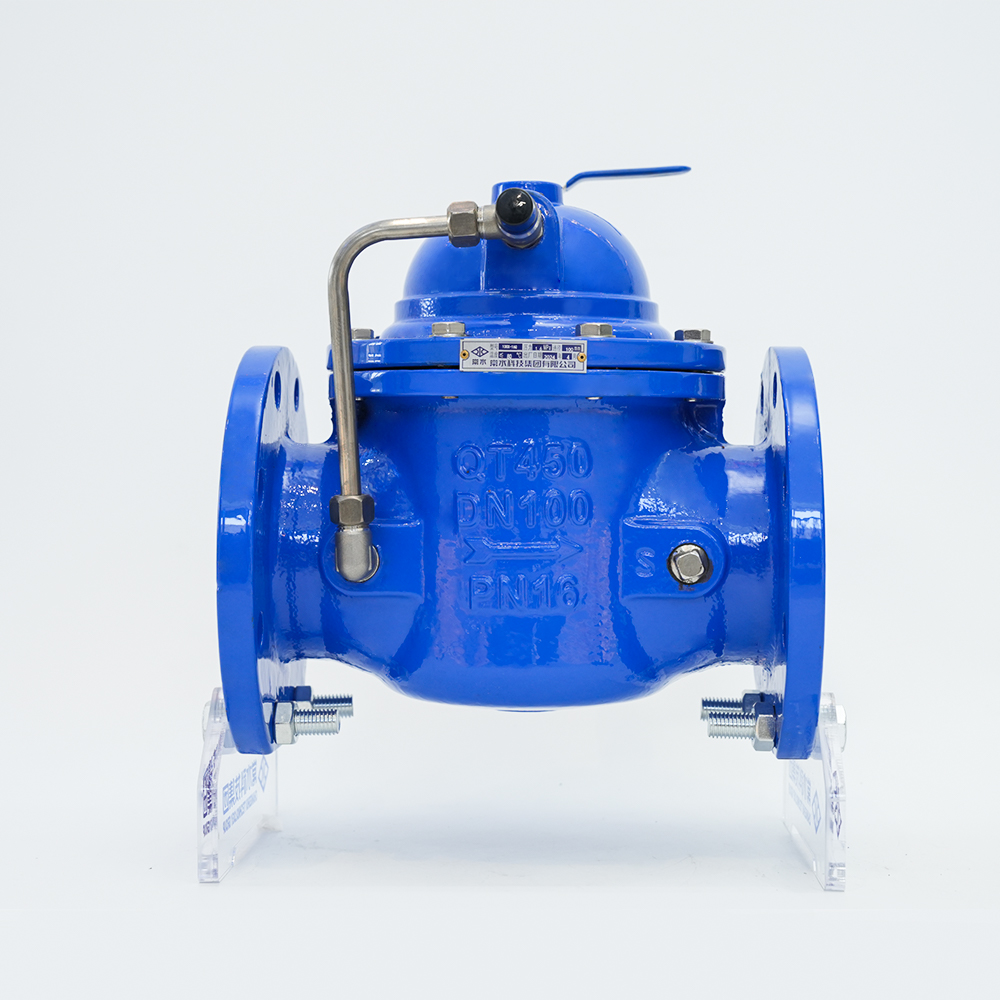

Injap Terapung Kawalan Jauh 100x-16q

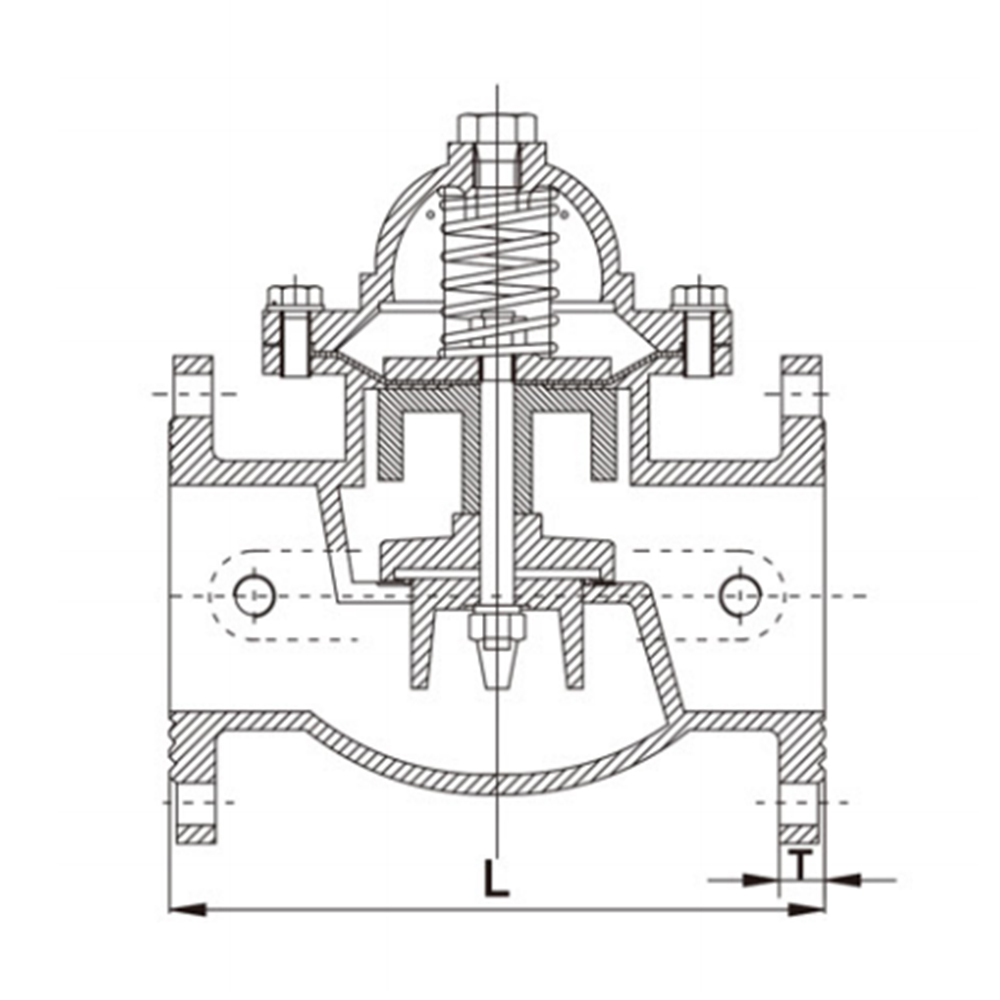

Ciri -ciri struktur

Injap kawalan hidraulik adalah injap yang dikawal oleh tekanan air. Ia terdiri daripada injap utama dan saluran yang dilampirkan, injap perintis, injap jarum, injap bola, dan tolok tekanan. Bergantung pada tujuan, fungsi, dan tempat penggunaan, ia boleh berubah menjadi injap terapung kawalan jauh, injap pengurangan tekanan, injap pemeriksaan yang lambat, injap kawalan aliran, injap pelega tekanan, injap kawalan elektrik hidraulik, dan lain-lain. Prinsip kerja mereka adalah sama. Mereka dikuasakan oleh perbezaan tekanan SP antara hulu dan hiliran dan dikawal oleh injap perintis supaya diafragma (omboh) beroperasi secara hidraulik secara berbeza dan sepenuhnya diselaraskan secara automatik oleh hidraulik. Cakera injap utama terbuka sepenuhnya atau ditutup sepenuhnya atau dalam keadaan terkawal. Apabila air tekanan memasuki ruang kawalan di atas diafragma (omboh) dilepaskan ke atmosfera atau kawasan tekanan rendah hiliran, nilai tekanan yang bertindak di bahagian bawah cakera injap dan di bawah diafragma adalah lebih besar daripada nilai tekanan di atas, jadi cakera injap utama ditolak untuk sepenuhnya membuka kedudukan; Apabila air tekanan memasuki ruang kawalan di atas diafragma (omboh) tidak boleh dilepaskan ke atmosfera atau kawasan tekanan rendah hiliran, daya yang bertindak pada piston diafragma (omboh)). Nilai tekanan di atas adalah lebih besar daripada nilai tekanan di bawah, jadi cakera injap utama akan ditekan ke kedudukan tertutup sepenuhnya. Apabila nilai tekanan dalam ruang kawalan di atas diafragma (omboh) adalah antara tekanan masuk dan tekanan keluar, cakera injap utama berada dalam keadaan pelarasan, dan kedudukan pelarasannya bergantung kepada kesan kawalan kaitan injap jarum dan injap perintis laras dalam sistem saluran. Injap perintis boleh laras boleh membuka atau menutup port injap kecilnya sendiri melalui tekanan keluar hiliran dan berubah dengannya, dengan itu mengubah tekanan yang dikawal di atas diafragma (omboh) dan mengawal kedudukan pelarasan cakera injap utama.

Penggunaan produk

Injap terdiri daripada injap utama dan injap perintis luaran. Ia menggunakan bola terapung di dalam air untuk menghubungkan injap panduan disebabkan oleh perubahan dalam tahap cecair, supaya injap utama membekalkan air dan ditutup, dengan itu mengawal paras air kolam (tangki) dan menara air dalam julat tertentu untuk mencegah limpahan dan paras air yang rendah. Injap ini sesuai untuk sistem bekalan air automatik pelbagai kolam (tangki) dan menara air di perusahaan perindustrian dan perlombongan dan bangunan sivil dan juga digunakan dalam sistem bekalan air yang beredar. Injap utama dibuka dengan cepat dan ditutup perlahan -lahan tanpa menyebabkan tukul air. Ia dimeteraikan dengan ketat dan tidak ada risiko banjir.

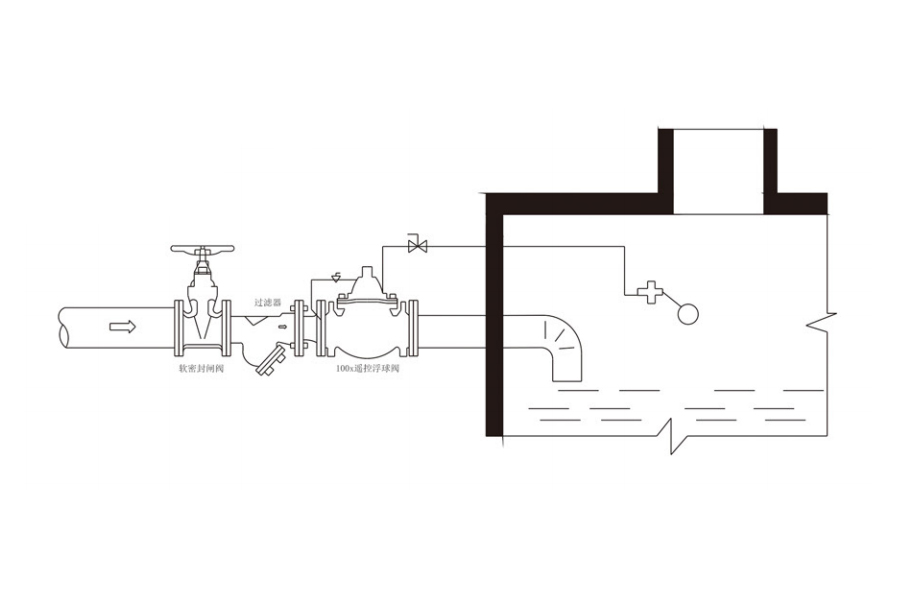

Rajah Pemasangan
